自力式溫度調節閥

一、自力式溫度調節閥產品概述

上海川滬閥門有限公司生產的ZZWP自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的。自力式溫度調節閥其控制作用為比例調節被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時，感溫液體膨脹。推動閥芯向下關閉自力式溫度調節閥，減少熱媒的流量；被控介質的溫度低于設定值時，感溫液體收縮。復位彈簧推動閥芯開啟，增加熱媒的流量。
特點：
1、體積小重量輕安裝簡易；
2、準確可靠壽命長；
3、調解設定簡易；
4、無源工作（無電源、氣源正常工作)；
適用場景:
ZZWP自力式溫度調節閥主要適用于采暖空調生活熱水、石油化工、電力、機電紡織、橡膠、食品等行業。

二、自力式溫度調節閥產品圖片

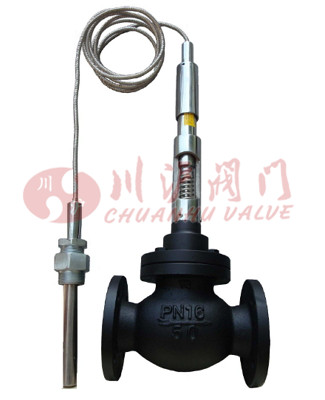

自力式溫度調節閥(帶毛細管、傳感器)

三、自力式溫度調節閥技術參數

公稱通徑DN	20	25	32	40	50	65	80	100	125	150	200	250
Kv值(m3/h)	3.4	5.5	11	15	19	31	52	78	122	190	300	350
公稱壓力	PN1.6、2.5MPa
法蘭標準	GB/T9113、 JB/T79、HG20594及其他標準
閥體材料	鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
閥芯材料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
溫包材料	銅鍍鎳等
設定值偏差	±2℃
溫控范圍	用于生活熱水供應：30～100℃；用于采暖、中央空調：40～90℃；用于除氧器等經營工藝過程：80～110℃；用于其它特殊用途：120～180℃

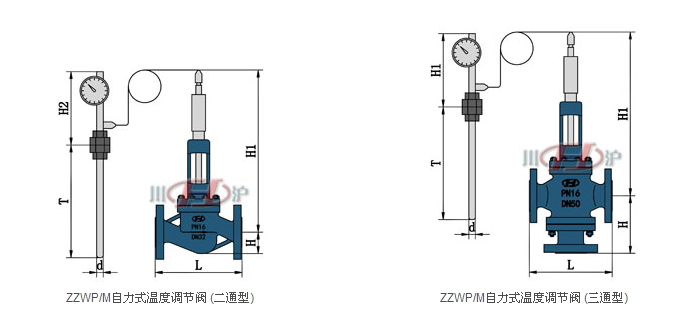

四、自力式溫度調節閥結構圖

五、自力式溫度調節閥連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250
L	二通	150	160	180	200	230	290	310	350	400	480	600	730
L	三通	150	160	180	200	230	290	310	350	400	480	600	730
H	二通	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	640
H	三通	140	140	150	160	180	200	222	230	270	280	306	474
H1	二通	500		540		580	640	700	750	820	950	1100	1280
H1	三通	500		540		580	640	700	750	820	950	1100	1280
H2		350
T		235		420		430			630			1000
d		25(護套直徑φ28)
重量(Kg)		8	10	13	15	18	30	35	60	75	85	110	150
