一、氮封閥產品概述

上海川滬閥門有限公司生產的ZZYVP氮封閥主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封閥由ZZDQ快速泄放閥及ZZVP自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
特點：
1、無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
2、氮封裝置供氮，泄氮壓力設定方便，可在連續銷售的條件下進行。
3、壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
4、采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
5、供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
6、為確保儲罐的安全，需在罐頂設置呼吸閥。
7、呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
適用場景:
ZZYVP氮封閥進行自動調節壓力恒定的節能型產品，該閥控制精度高，比一般自力式調壓閥高一倍左右，適合在控制精度要求較高的場合。
（B）控制閥后壓力
（K）控制閥前壓力

二、氮封閥產品圖片

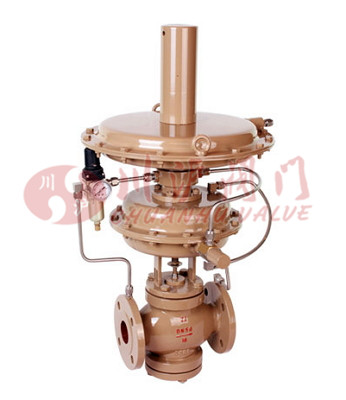

氮封閥(帶指揮器自力式壓力調節閥)

三、氮封閥技術參數

公稱通徑(mm)	20			25	40		50	80		100	150
閥座直徑(mm)	6	15	20	25	32	40	50	65	80	100	125	150
額定流量系數Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
壓力調節范圍	0.5～70 20～120 60～400 300～700 500～1000 KPa
公稱壓力PN	1.0、1.6 MPa
被調介質溫度	80、200 ℃
流量特性	快開型
調節精度	≤5%
允許壓降(MPa)	1.6				1.6		1.1	0.6		0.4
薄膜有效面積(C㎡)	200				280			400
允許泄漏量	符合ANSIB16.104—1976 IV級
閥蓋形式	標準型 (整體式)
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式	單座型閥芯

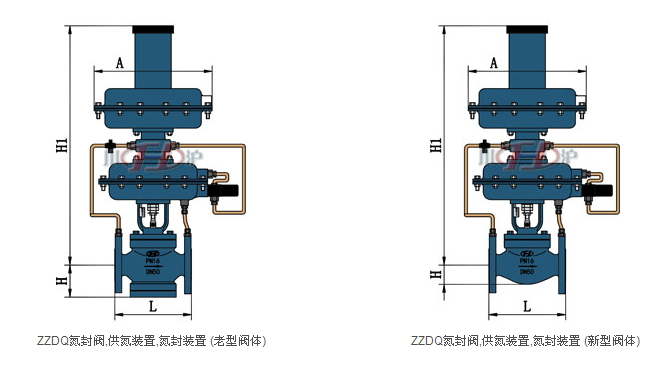

四、氮封閥結構圖

五、氮封閥連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L		150	160	180	200	230	290	310	350	400	480
H	老型	105	117	120	139	144	188	208	220	268	278
H	精小型	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
H1		330	330	350	350	360	430	440	450	520	650
A		310								400
