衛生級三片式焊接蝶閥
一、衛生級三片式焊接蝶閥 產品概述
衛生級三片式焊接蝶閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝蝶閥、衛生級對夾蝶閥、氣動衛生級蝶閥和電動衛生級蝶閥等。

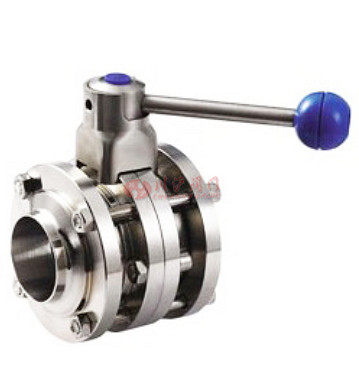

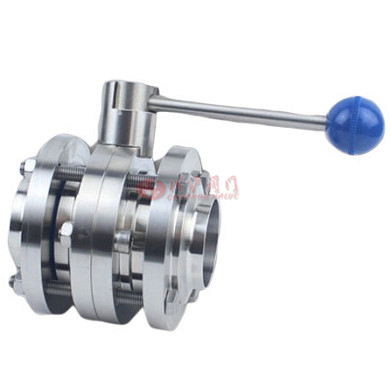

二、衛生級三片式焊接蝶閥 產品圖片
 |
 |
| 衛生級三片式焊接蝶閥 | 衛生級三片式焊接蝶閥 |
三、衛生級三片式焊接蝶閥 技術參數
| 產品型號 | SD61X-10P、SD61X-16P、SD61X-16R、SD61X-16RL |
|---|---|
| 工作溫度 | ≤80℃ |
| 閥體材質 | 不銹鋼SUS304、SUS316、SUS316L |
| 密封材料 | 硅橡膠、氟橡膠、聚四氟乙烯 |
| 表面拋光精度 | 內外鏡面拋光Ra＜0.4um |
| 驅動方式 | 手動、氣動、或電動 |
| 工作壓力 | 0-16bar |
| 連接形式 | 快裝式、外螺紋式、焊接式、對夾式 |

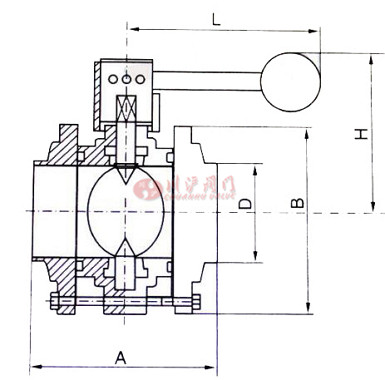

四、衛生級三片式焊接蝶閥 結構圖
 |
五、衛生級三片式焊接蝶閥 連接標準和尺寸
| 規格 | cD | cB | A | C | kg |
|---|---|---|---|---|---|
| 管道外徑 | 通徑 | 焊接口外徑 | 手柄 | 總長度 | 重量 |
| c19 | 16 | 19 | 135 | 100 | 1.95 |
| c25 | 22 | 25 | 135 | 100 | 1.95 |
| c32 | 29 | 32 | 135 | 100 | 2.2 |
| c38 | 35 | 38 | 135 | 100 | 2.38 |
| c45 | 42 | 45 | 135 | 104 | 2.9 |
| c51 | 47 | 51 | 135 | 104 | 2.91 |
| c57 | 52 | 57 | 135 | 106 | 3.7 |
| c63.5 | 58 | 63 | 135 | 106 | 3.7 |
| c76 | 71 | 76 | 160 | 108 | 4.5 |
| c89 | 83 | 89 | 160 | 112 | 5.3 |
| c102 | 97 | 102 | 160 | 116 | 6.1 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
