電動衛生級球閥

產品展示>> 衛生級閥門>>電動衛生級球閥

一、電動衛生級球閥產品概述

上海川滬閥門有限公司生產的電動衛生級球閥，是由電動執行機構和衛生級球閥組成，也稱為電動卡箍球閥，閥體采用不銹鋼材質，流道經過精密拋光和除菌處理。
特點：
1.密封性能好。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場景:
廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

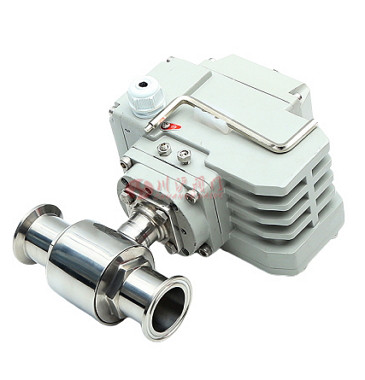

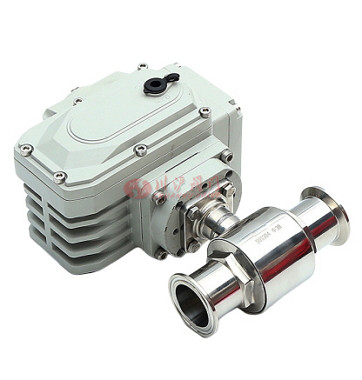

二、電動衛生級球閥產品圖片


電動衛生級球閥	電動衛生級球閥

三、電動衛生級球閥零部件參數

閥體	304/316/316L不銹鋼
閥軸	不銹鋼
球體	304/316/316L不銹鋼
閥座	PTFE

四、電動衛生級球閥技術參數

閥體形式	二通式、三通式
公稱通徑	DN15～102mm
公稱壓力	PN1.0 MPa
連接形式	快裝式(卡箍式)、焊接式、螺紋式
適用溫度	PTFE≤180℃
適用介質	啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
產品特點	安全衛生，密封好、使用壽命長

五、電動衛生級球閥執行機構參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動衛生級球閥結構圖

七、電動衛生級球閥連接標準和尺寸

規格	D	d	H	H1	L1	重量KG
c19	50.5	16	210	132	178	3.2
c25	50.5	22	215	132	178	3.3
c32	50.5	29	225	132	178	3.5
c38	50.5	35	235	132	178	3.7
c45	64	42	250	132	178	4.0
c51	64	47	260	132	178	4.3
c57	77	52	275	132	178	4.8
c63	77	58	285	132	178	5
c76	91	72	310	153	210	8.8
c89	106	85	370	170	309	21
c102	119	98	395	185	309	23
