二片式高平臺球閥
一、二片式高平臺球閥 產品概述
二片式高平臺球閥是內螺紋球閥種類中的一種形式，高平臺的設計多是為了和氣動執行器組成二片式氣動球閥，或與電動執行器連接組成二片式電動內螺紋球閥，閥門結構十分緊湊、占用空間小，與執行器連接后極大的擴展了本閥門的應用場合和范圍，可以用在自動化控制系統中，實現對管道內氣路、油路、水路等介質的控制。

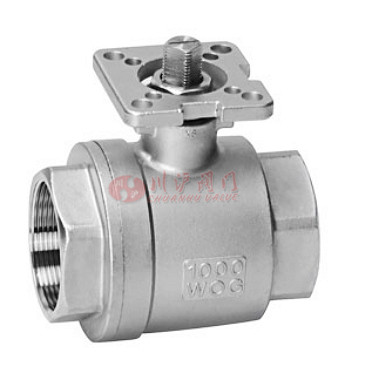

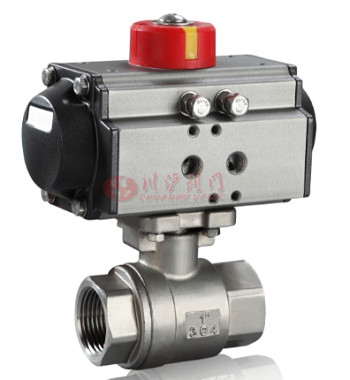

二、二片式高平臺球閥 產品圖片
 |
 |
| 二片式高平臺球閥 | 二片式高平臺球閥 |
三、二片式高平臺球閥 零部件參數
| 設計制造DESIGN: | GB/T-12224/ANSI B16.34 |
|---|---|
| 螺紋標準THREAD | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試TEST | GB/T-13927/API598 |
四、二片式高平臺球閥 分解圖
 |
五、二片式高平臺球閥 零部件材質
| NO. | 零件名稱PART NAME | 材質 MATERIALS LIST | |
|---|---|---|---|
| 1 | 閥體BODY | CF8M | Cf8 |
| 2 | 閥蓋END CAP | CF8M | CF8 |
| 3 | 球 BALL | SS316 | SS304 |
| 4 | 閥桿STEM | SS316 | SS304 |
| 5 | 閥座SEAL | RTFE | RTFE |
| 6 | 線條 BODY SEAL | PTFE | PTFE |
| 7 | 桿密封 THRUST WASHER | PTFE | PTFE |
| 8 | 0型圈 STEM O-RING | VITON | VITON |
| 9 | 中頭墊 STEM PACKING | PTFE | PTFE |
| 10 | 填料壓套GLAND | SS304 | SS304 |
| 11 | 碟簧 BELLEVILLE WASHER | SS304 | SS304 |
| 12 | 填料壓套GLAND | SS304 | SS304 |
| 13 | 定位片 STOP WASHER | SS304 | SS304 |
| 14 | 金屬墊WASHER | SS304 | SS304 |
| 15 | 手柄HANDLE | SS304 | SS304 |
| 16 | 螺帽 HANDLE NUT | SS304 | SS304 |
| 17 | 螺栓BOLT | SS304 | SS304 |
| 18 | 螺母NUT | SS304 | SS304 |
| 19 | 膠套 HANDLE COVER | PLASTIC | PLASTIC |

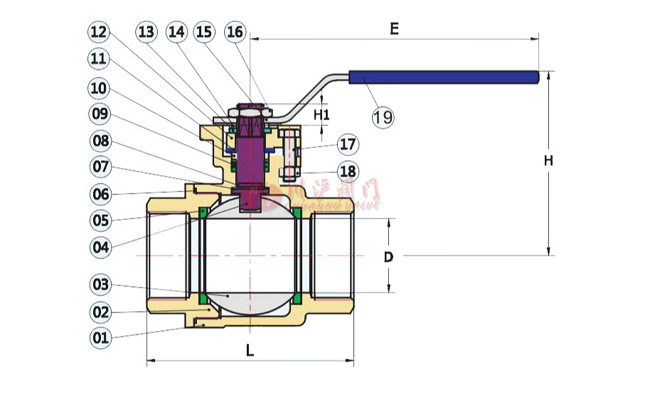

六、二片式高平臺球閥 結構圖
 |

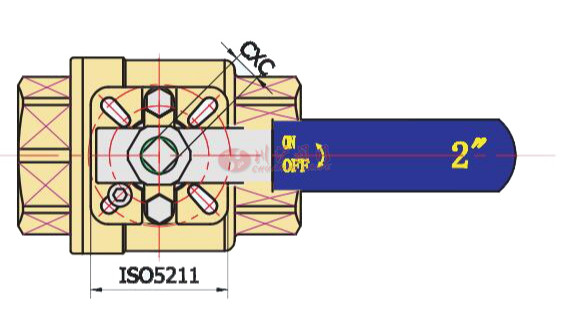

七、二片式高平臺球閥 連接尺寸
| SIZE | D | L | E | H | H1 | C |
|---|---|---|---|---|---|---|
| 1/2" | 15 | 62 | 120 | 70 | 9 | 9 |
| 3/4" | 20 | 74 | 137 | 78 | 9 | 11 |
| 1" | 25 | 86 | 137 | 82 | 11 | 11 |
| 1-1/4" | 32 | 96 | 187 | 88 | 11 | 11 |
| 1-1/2" | 38 | 108 | 187 | 93 | 14 | 11 |
| 2" | 50 | 120 | 187 | 103 | 14 | 14 |
| 2-1/2" | 65 | 160 | 315 | 165 | 17 | 17 |
| 3" | 85 | 185 | 315 | 180 | 17 | 17 |
| 4" | 100 | 225 | 265 | 200 | 17 | 17 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-二片式高平臺球閥.PDF
