三片式法蘭球閥
一、三片式法蘭球閥 產品概述
三片式法蘭球閥相比二片式法蘭球閥多了一個中間閥體連接結構，也是三片式內螺紋球閥的升級款，由螺紋連接方式升級成法蘭連接方式，方便了和管道的安裝、拆卸和維護。閥門的密封形式采用聚四氟乙烯和對位聚苯2種密封形式，適合在250度一下介質中使用，閥體材質有WCB、304不銹鋼等材質，根據不同的工況介質選用合適的材料。

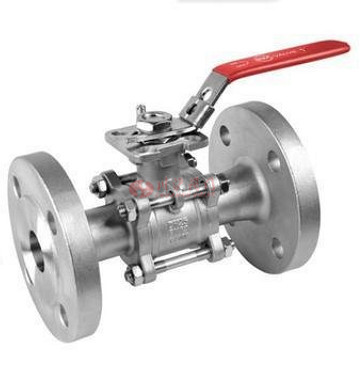

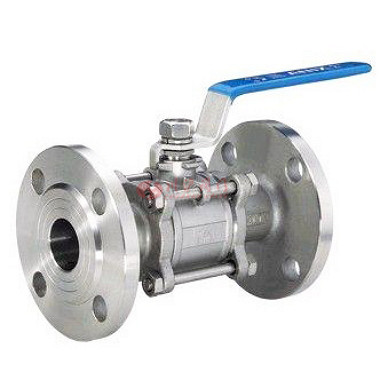

二、三片式法蘭球閥 產品圖片
 |
 |
| 三片式法蘭球閥 | 三片式法蘭球閥 |
三、三片式法蘭球閥 零部件參數
| 設計制造DESIGN: | GB/T-12237/ANSI B16.34 |
|---|---|
| 法蘭尺寸FLANGE DIMENSIONS | B/T-9113.1/ASME B16.5 CLASS150 |
| 檢查與測試TEST | GB/T-13927/API598 |
四、三片式法蘭球閥 分解圖
 |
五、三片式法蘭球閥 零部件材質
| NO. | 零件名稱PART NAME | PN16/40 | CLASS150/300 | JIS-10K | DIN PN40 | ||
|---|---|---|---|---|---|---|---|
| 1 | 閥體BODY | CF8M | CF8 | CF8M | WCB | SCS13 | 1.4408 |
| 2 | 閥蓋END CAP | CF8M | CF8 | CF8M | WCB | SCS13 | 1.4408 |
| 3 | 球 BALL | SS316 | SS304 | SS316 | SS304 | SS304 | SS316 |
| 4 | 閥座SEAL | RTFE | RTFE | RTFE | RTFE | RTFE | RTFE |
| 5 | 雛 STUD | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
| 6 | 閥桿STEM | SS316 | SS304 | SS316 | SS304 | SS304 | SS316 |
| 7 | 桿密封 THRUST WASHER | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
| 8 | 〇型圈 STEM O-RING | VITON | VITON | VITON | VITON | VITON | VITON |
| 9 | 中頭墊 STEM PACKING | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
| 10 | _壓套GLAND | SS304 | SS304 | SS304 | SS304 | SS304 | SS304 |
| 11 | 碟簧 BELLEVILLE WASHER | SS304 | SS304 | SS304 | SS304 | SS304 | SS304 |
| 12 | 下螺帽STEM NUT | SS304 | SS304 | SS304 | SS304 | SS304 | SS304 |
| 13 | 睡蓋 STOP WASHER | SS304 | SS304 | SS304 | SS304 | SS304 | SS304 |
| 14 | 墊片壓簧 FILLING DAMPING RING | SS304 | SS304 | SS304 | SS304 | SS304 | SS304 |
| 15 | 鎖片 LOCKING PAD | SS304 | SS304 | SS304 | SS304 | SS304 | SS304 |
| 16 | 膠套 HANDLE COVER | PLASTIC | PLASTIC | PLASTIC | PLASTIC | PLASTIC | PLASTIC |
| 17 | 螺媢 HANDLE NUT | SS304 | SS304 | SS304 | SS304 | SS304 | SS304 |
| 18 | 手柄 HANDLE | SS304 | SS304 | SS304 | SS304 | SS304 | SS304 |
| 19 | 定位螺絲STOP BOIT | SS304 | SS304 | SS304 | SS304 | SS304 | SS304 |
| 20 | 定位螺帽STOP NUT | SS304 | SS304 | SS304 | SS304 | SS304 | SS304 |
| 21 | 彈墊STUD | A193 Gr.B8 | A193 Gr.B8 | A193 Gr.B8 | A193 Gr.B8 | A193 Gr.B8 | A193 Gr.B8 |
| 22 | 螺帽NUT | A194.Gr.8 | A194.Gr.8 | A194.Gr.8 | A194.Gr.8 | A194 Gr.8 | A194.Gr.8 |

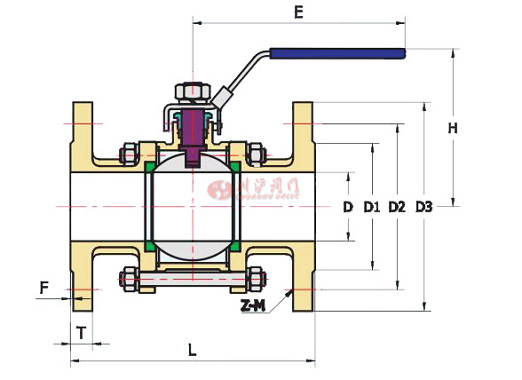

六、三片式法蘭球閥 結構圖
 |
七、三片式法蘭球閥 連接尺寸
GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16
| SIZE | D | L-PN16 | L-150LB | L-10K | L-PN40 | E | H | |
|---|---|---|---|---|---|---|---|---|
| DN15 | 1/2" | 15 | 130 | 108 | 108 | 115 | 132 | 72 |
| DN20 | 3/4" | 20 | 140 | 117 | 117 | 120 | 132 | 72 |
| DN25 | 1" | 25 | 150 | 127 | 127 | 125 | 170 | 88 |
| DN32 | 1-1/4" | 32 | 165 | 140 | 140 | 130 | 170 | 92 |
| DN40 | 1-1/2" | 38 | 180 | 165 | 165 | 140 | 230 | 125 |
| DN50 | 2" | 50 | 200 | 178 | 178 | 150 | 230 | 136 |
| DN65 | 2-1/2" | 64 | 220 | 190 | 190 | 170 | 230 | 155 |
| DN80 | 3" | 78 | 250 | 203 | 203 | 180 | 300 | 163 |
| DN100 | 4" | 100 | 280 | 229 | 229 | 190 | 300 | 178 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
