直動式電磁閥
一、直動式電磁閥 產品概述
上海川滬閥門有限公司生產的直動式電磁閥先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

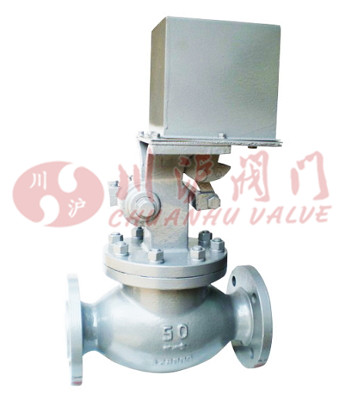

二、直動式電磁閥 產品圖片
 |
| 直動式電磁閥(碳鋼法蘭連接) |
三、直動式電磁閥 技術參數
| 介質溫度℃ | ZCZG | ≤250 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZCZH | ≤400 | ||||||||||
| 公稱壓力 （MPa） | ZCZG | 2.5 | |||||||||
| ZCZH | 4.0 | ||||||||||
| 工作壓差 （MPa） | ZCZG | 0～2.5 | |||||||||
| ZCZH | 0～4.0 | ||||||||||
| 公稱通徑 （mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 功耗（VA） | 170 | 480 | |||||||||
| 電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||
| 額定流量系數（KV） | 按ＪＢ／Ｔ７３５２－９４規定 | ||||||||||
| 泄漏量 （ml/min） | 按ＪＢ／Ｔ７３５２－９４·Ｆ規定 | ||||||||||
四、直動式電磁閥 結構圖
 |
五、直動式電磁閥 安裝尺寸
| DN | L | H | D | D1 | D2 | D3 | B | f1 | f | n-d |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 160 | 298 | 90 | 60 | 41 | 34 | 14 | 4 | 2 | ４－Φ１４ |
| 15 | 160 | 298 | 95 | 65 | 45 | 39 | 14 | 4 | 2 | ４－Φ１４ |
| 20 | 200 | 304 | 105 | 75 | 55 | 50 | 16 | 4 | 2 | ４－Φ１４ |
| 25 | 200 | 304 | 115 | 85 | 65 | 57 | 16 | 4 | 2 | ４－Φ１４ |
| 32 | 200 | 314 | 140 | 100 | 78 | 65 | 18 | 4 | 2 | ４－Φ１４ |
| 40 | 260 | 460 | 150 | 110 | 85 | 75 | 18 | 4 | 3 | ４－Φ１8 |
| 50 | 300 | 460 | 165 | 125 | 100 | 87 | 20 | 4 | 3 | ４－Φ１8 |
| 65 | 340 | 433 | 180 | 145 | 120 | 109 | 22 | 4 | 3 | 8－Φ１8 |
| 80 | 380 | 433 | 200 | 160 | 135 | 120 | 22 | 4 | 3 | 8－Φ１8 |
| 100 | 430 | 461 | 235 | 190 | 160 | 149 | 26 | 4.5 | 3 | 8－Φ１8 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
