2W電磁閥
一、2W電磁閥 產品概述
上海川滬閥門有限公司生產的2W電磁閥是自動化控制系統中常見的管路開關元件，被廣泛應用于石油，化工，冶金，紡織，食品，造船，醫療，環保及其他各工業部門的管路裝置中，完成系統中氣體，水，液體，油類（≤40E）等介質的自動控制，實現節能和程序的自動化。

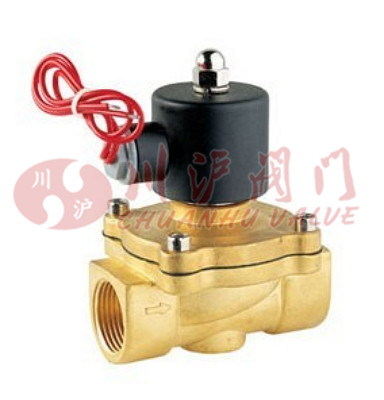

二、2W電磁閥 產品圖片
 |
| 2W電磁閥(黃銅內螺紋連接) |
三、2W電磁閥 技術參數
| 型號 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
|---|---|---|---|---|---|---|---|
| 2S-10 | 2S-15 | 2S-20 | 2S-25 | 2S-35 | 2S-40 | 2S-50 | |
| 流量孔徑 | 16 | 20 | 25 | 35 | 40 | 50 | |
| CV值 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
| 接管口徑 | G3/8 | G1/2 | G3/4 | G1 | G1 1/4 | G1 1/2 | G2 |
| 動作方式 | 先導式 | ||||||
| 工作介質 | 空氣,水, 油 | ||||||
| 型號 | 常閉式 | ||||||
| 使用流體粘度 | 20CST Below | ||||||
| 使用壓力 | 2W：1.0/2WH：3.5 | ||||||
| 大耐壓力 | 空氣 0～0.7, 水 0～0.5,油,0～0.5 | ||||||
| 使用溫度范圍 | -10～80℃ | ||||||
| 電壓范圍 | ±10% | ||||||
| 本體材料 | 黃銅不銹鋼 | ||||||
| 油封材料 | NBR 或 VITON | ||||||
四、2W電磁閥 結構圖
 |

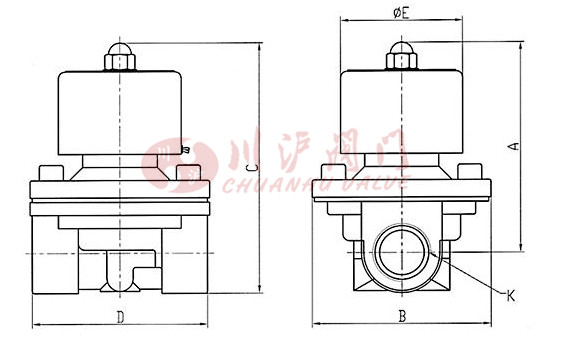

五、2W電磁閥 安裝尺寸
| 型號 | A | B | C | D | E | K |
|---|---|---|---|---|---|---|
| 2W160-10 | 93 | 57 | 106.5 | 69 | 50.4 | G3/8 |
| 2W160-15 | 93 | 57 | 106.5 | 69 | 50.4 | G1/2 |
| 2W160-20 | 100 | 57 | 116.4 | 73 | 50.4 | G3/4 |
| 2W160-25 | 105 | 73.4 | 126 | 99 | 50.4 | G1 |
| 2W160-35 | 142 | 95 | 172 | 123 | 70.2 | G1 1/4 |
| 2W160-40 | 142 | 95 | 172 | 123 | 70.2 | G1 1/2 |
| 2W160-50 | 172 | 123 | 209 | 168 | 70.2 | G2 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-2W電磁閥.PDF
