高平臺電動球閥
一、高平臺電動球閥 產品概述
上海川滬閥門有限公司生產的高平臺電動球閥是免支架安裝的電動球閥，球閥閥體和支架鑄造一體式，可以方便的和電動執行器進行連接，組成高平臺電動球閥。由于是免支架安裝，使得高平臺電動球閥比常規電動球閥整體高度小于50mm以上的高度，在安裝空間有限的場合有著很大的用處。
型號：
CHQ941F、CHQ941PPl、CHQ941H
特點：
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。適用場景:
高平臺電動球閥適用于截斷或接通管路中的介質，亦可用用于流體的調節與控制。
二、高平臺電動球閥 產品圖片
 |
 |

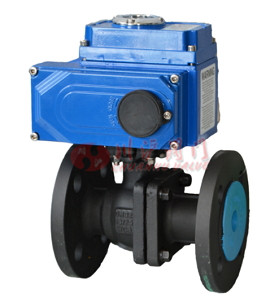

| 高平臺電動球閥(材質鑄鋼，配開關型電裝) | 高平臺電動球閥(材質不銹鋼，配防爆開關型電裝) |
三、高平臺電動球閥 主要零部件材料
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨、金屬石墨纏繞墊 | |||
| 閥座密封圈 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
|||
四、高平臺電動球閥 技術參數
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 閥體形式 | 兩斷式直通鑄造閥體 | |||||||||||
| 連接形式 | 法蘭式、對夾式 | |||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露) | |||||||||||
| 基本誤差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死區 | ≤1%(可調) | |||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||
| 配置執行機構 | 可配CH、CHV、CHQ等系列角行程電動執行機構 | |||||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | |||||||||||
五、高平臺電動球閥 執行器參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
六、高平臺電動球閥 性能規范
| 設計標準 | ASME B 16.34 GB/T12224 |
|---|---|
| 結構長度 | ASME B 16.10 GB/T12221 |
| 連接法蘭 | ASME B 16.5、JB/T 79 |
| 試驗和檢驗 | JB/T9092 API 598 |

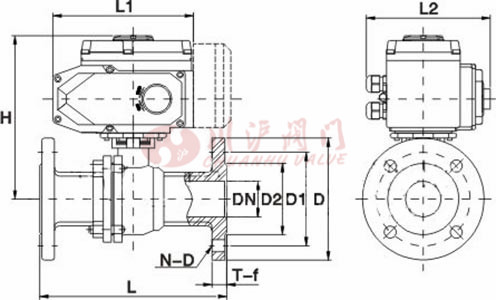

七、高平臺電動球閥 結構圖
 |
八、高平臺電動球閥 連接尺寸
| 主要外形尺寸-PN16（16bar） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 DN |
連接尺寸mm | 執行器選配 | |||||||||
| L | L1 | L2 | H | D | D1 | D2 | T-f | N-D | |||
| 15 | 130 | 165 | 150 | 185 | 95 | 65 | 45 | 14-2 | 4-14 | CHV-005 | CHQ-010 |
| 20 | 140 | 165 | 150 | 190 | 105 | 75 | 55 | 16-2 | 4-14 | CHV-005 | CHQ-010 |
| 25 | 150 | 165 | 150 | 200 | 115 | 85 | 65 | 16-2 | 4-14 | CHV-005 | CHQ-010 |
| 32 | 165 | 165 | 150 | 206 | 135 | 100 | 78 | 18-2 | 4-18 | CHV-005 | CHQ-010 |
| 40 | 180 | 190 | 170 | 216 | 145 | 110 | 85 | 18-3 | 4-18 | CHV-010 | CHQ-020 |
| 50 | 200 | 190 | 170 | 225 | 160 | 125 | 100 | 20-3 | 4-18 | CHV-010 | CHQ-020 |
| 65 | 220 | 190 | 170 | 244 | 180 | 145 | 120 | 20-3 | 4-18 | CHV-010 | CHQ-020 |
| 80 | 250 | 270 | 220 | 284 | 195 | 160 | 135 | 20-3 | 8-18 | CHV-020 | CHQ-030 |
| 100 | 280 | 270 | 220 | 310 | 215 | 180 | 155 | 22-3 | 8-18 | CHV-040 | CHQ-040 |
| 125 | 320 | 270 | 220 | 353 | 245 | 210 | 185 | 22-3 | 8-18 | CHV-060 | CHQ-050 |
| 150 | 360 | 270 | 220 | 372 | 280 | 240 | 210 | 24-3 | 8-23 | CHV-100 | CHQ-060 |
| 200 | 400 | 270 | 220 | 423 | 335 | 295 | 265 | 24-3 | 12-23 | CHV-200 | CHQ-080 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-高平臺電動球閥.PDF
