電動低溫球閥

產品展示>> 電動球閥>>電動低溫球閥

一、電動低溫球閥產品概述

上海川滬閥門有限公司生產的電動低溫球閥，分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度一般為250mm,或根據設計和計算確定。電動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣?，氣化時，體積膨脹數百倍。電動低溫球閥的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。電動低溫球閥經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時(2-6小時)，以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。
適用場景:
電動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品管道輸送中。

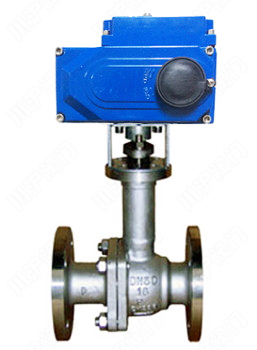

二、電動低溫球閥產品圖片

電動低溫球閥

三、電動低溫球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、電動低溫球閥技術參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1								350：1
閥體形式	二段式鑄造閥體
公稱壓力	PN1.0、1.6、2.5 MPa
連接形式	法蘭式、焊接式
適用溫度	-40℃～-196℃
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
閥芯形式	O型球體閥芯
流量特性	近似快開型

五、電動低溫球閥執行器參數

執行器類別	3610R系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	10秒/15秒/30秒	18S～112S
保護裝置	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP55	IP65、IP67、可定制IP68
防爆等級	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	比例控制單元	電位計、比例控制單元
驅動電機	AC可逆電機	鼠籠式異步電機
進線接口	2-PF 1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

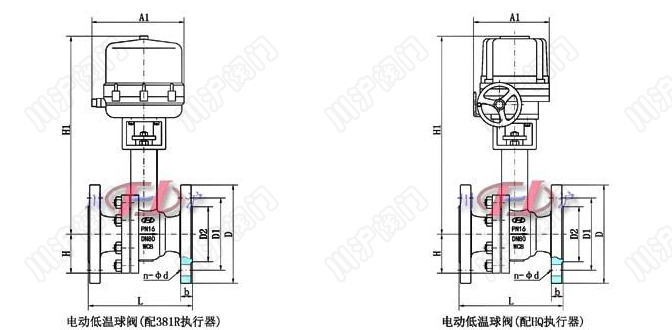

六、電動低溫球閥結構圖

七、電動低溫球閥連接尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據實際溫度及執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根閥門所需力矩而定，配置機型不同，外形尺寸也不相同
