一、襯氟止回閥 產品概述

襯氟止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
上海川滬閥門生產的襯氟止回閥按照ANSI B16.34標準設計制造。品種有：旋啟式止回閥，升降式止回閥，升降立式止回閥；Class 150lB～900Lb；NPS 1～28工作溫度-40～570℃;閥體材料有：WCB，WC1，WC6，WC9，C5，CF3，CF8，CF3M，CF8M等。適用介質：水，蒸氣，油品，硝酸，強氧化介質和尿素等。廣泛應用于電站，石油，化工，制藥，食品等行業。可與進口設備直接配套使用。

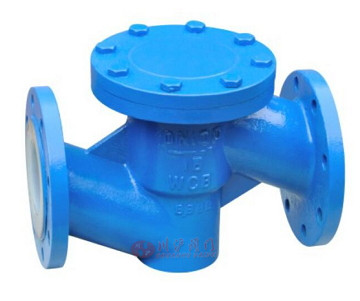

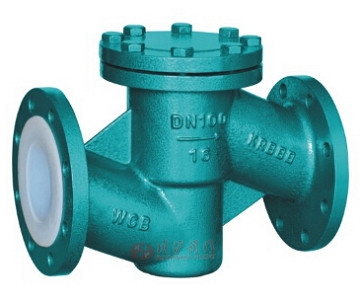

二、襯氟止回閥 產品圖片

襯氟止回閥(碳鋼襯氟)	襯氟止回閥(碳鋼襯氟)

三、襯氟止回閥 零部件材質

零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
	Z	C	P	R	PL	RL
閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
球體	WCB	WCB	CF8	CF8M	CF3	CF3M
襯里層/閥座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
填料	PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	WCC	WCC	WCC	WCC	WCC	WCC

五、襯氟止回閥 執行標準

設計標準	GB12236
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927

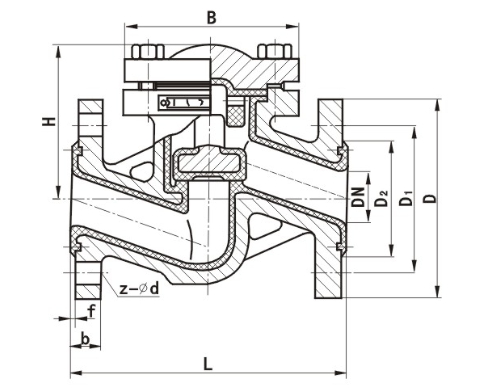

六、襯氟止回閥 結構圖

七、襯氟止回閥 連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）		PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30
450	18	978	615	565	532	4	32	20-φ25
500	20	978	670	620	585	4	34	20-φ25

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
