鍛鋼閘閥
一、鍛鋼閘閥 產品概述
上海川滬閥門有限公司生產的鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

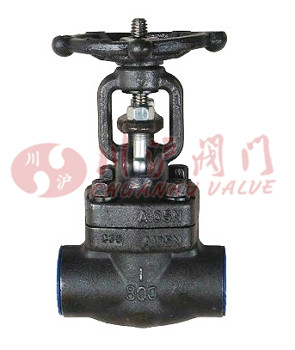

二、鍛鋼閘閥 產品圖片
 |
| 鍛鋼閘閥(型號：Z15W) |

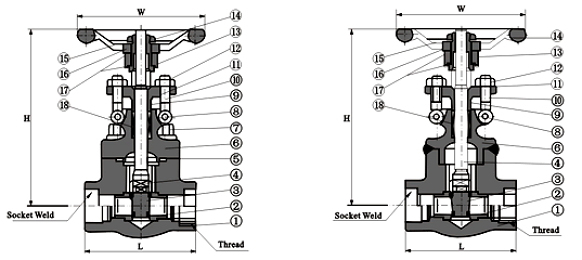

三、鍛鋼閘閥 結構圖
 |
四、鍛鋼閘閥 技術參數
| 序號 | 名 稱 | 美標碳鋼 | 美標合金鋼 | 美標不銹鋼鋼 | ||
|---|---|---|---|---|---|---|
| Type A 105 | Type F22 | Type F304(L) | Type F316(L) | |||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | |
| 2 | 閥座 | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) | |
| 3 | 閘板 | A276 430&410 | A182 F304 | A182 F304(L) | A182 F316(L) | |
| 4 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | |
| 5 | 墊片 | Corrugated SS+graphite | SS+PTFE | |||
| 6 | 閥蓋 | A105 |
A182 F22 | A182 F304(L) | A182 F316(L) | |
| 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | 銷 | A276 420 | A276 F304 | |||
| 9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | ||
| 10 | 活節螺絲 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | 填料壓蓋 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) | |
| 12 | 螺母 | A194 2H | A 194 4 | A194 8 | A194 8M | |
| 13 | 閥桿螺母 | A276 420/Cu-Alloy(銅合金) | ||||
| 14 | 手輪鎖緊螺母 | A 194 2H | A194 4 | A 194 8 | A194 8M | |
| 15 | 銘牌 | SS | ||||
| 16 | 手輪 | Handwheel | A197 | |||
| 17 | 襯墊 | Bearing Gasket | A473 431 | |||
| 18 | 填料 | Flexible Graphite | PTFE | |||
| 適用介質 | (水、油、氣等)W.O.G.etc | (酸類)HNO3,CH3OOH etc | ||||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | |||
注：可按要求采用其他材料 CS=碳鋼 AS=合金鋼 SS=不銹鋼
五、鍛鋼閘閥 連接尺寸
| 通徑 | 縮徑RB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| NPS | 全徑FB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 150～800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| 900Lb | 79 | 92 | 111 | 120 | 120 | 140 | 178 | 210 | ||
| 1500Lb | 111 | 111 | 111 | 114 | 120 | 140 | 162 | 210 | ||
| H(OPEN) | 150～800Lb | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| 900～1500Lb | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | ||
| W | 150～800Lb | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 900～1500Lb | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | ||
| Weights | Bolted | 150～800Lb | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
| 900～1500Lb | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 | ||
| Welded | 150～800Lb | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
| 900～1500Lb | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22 | ||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
