氣動陶瓷閘閥

產品展示>> 閘閥>>氣動陶瓷閘閥

一、氣動陶瓷閘閥產品概述

Z674TC氣動陶瓷閘閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質在管道上作啟閉或調節流量之用。閥門參照Armstrong閥門技術，關閉后任何方向全部密封。閥體閥蓋采用WCB鑄鋼件及無縫鋼管焊接。閥板與閥蓋間密合面采用熱噴涂硬質耐磨材料，表面光滑。填料采用碳素纖維盤根。氣動陶瓷閘閥密封性能好，耐磨性強，啟動負荷小，卡灰及結灰現象少，使用壽命長。

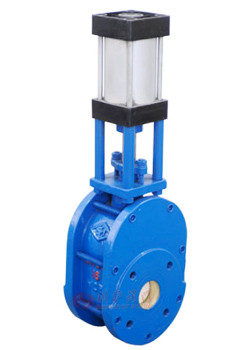

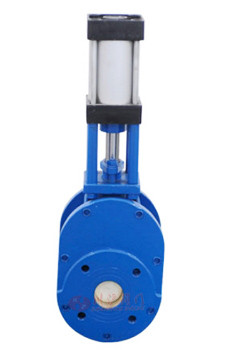

二、氣動陶瓷閘閥產品圖片


氣動陶瓷閘閥

三、氣動陶瓷閘閥技術參數

閥體	碳鋼
閥板	復合工程陶瓷
閥座	復合工程陶瓷
閥桿	2Cr13
中閥體	WCB
填料	柔性石墨
氣動執行器	鋁合金
公稱壓力（MPa)	PN
殼體試驗	1.5*PN
密封試驗	1.1*PN
工作溫度	≤425℃
適用介質	紙漿、污水、煤漿液、灰、渣水混合物等

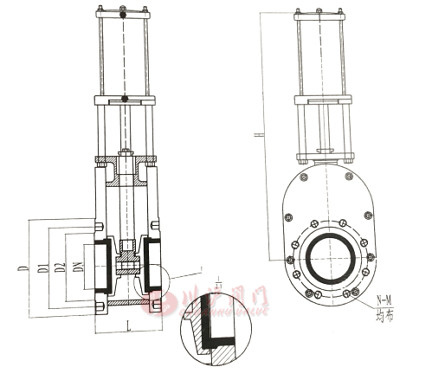

四、氣動陶瓷閘閥結構圖

五、氣動陶瓷閘閥連接尺寸

DN	PN(MPA)	L	D	D1	D2	n-M	Z-0	n-d
50	1.0	121	160	125	100	4-M16	4-18	480
65		121	180	145	120	4-M16	4-18	500
80		130	200	160	135	8-M16	8-18	630
100		150	215	180	155	8-M16	8-18	690
125		170	245	210	185	8-M16	8-18	720
150		170	280	240	210	8-M20	8-23	810
200		200	335	295	265	8-M20	8-23	950
250		250	390	350	320	12-M20	12-23	1180
300		300	440	400	368	12-M20	12-23	1390
350		350	500	460	428	12-M20	12-23	1500
