一、氣動鑄鋼單座調節閥 產品概述

上海川滬閥門有限公司生產的氣動鑄鋼單座調節閥是由氣動薄膜執行機構和鑄鋼單座調節閥閥體組成，氣動薄膜執行機構是單作用多彈簧式，鑄鋼單座閥體是閥體材質鑄鋼（WCB）內件不銹鋼（304不銹鋼）。氣動鑄鋼單座調節閥分為標準型、高溫型、低溫型、波紋管密封型。標準型適合工作溫度(-17～+250℃)，高溫型適合工作溫度(+250～+450℃)，低溫型適合工作溫度(-40～-196℃)，波紋管密封型適合工作溫度(-40～+350℃)，閥體上加上散熱片，適合水蒸氣，導熱油等溫度超過250℃的介質使用。氣動單座調節閥配置HEP定位器或YT-1000L 定位器，可以根據用戶需求，配進口定位器如西門子定位器、山武定位器等。閥門定位器輸入信號為4-20mA，可以選配輸出信號4-20mA。
適用場景:
氣動鑄鋼單座調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。氣動鑄鋼單座調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合。

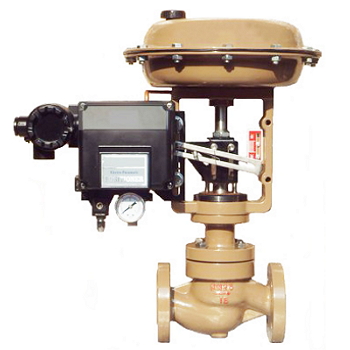

二、氣動鑄鋼單座調節閥 產品圖片

氣動鑄鋼單座調節閥

三、氣動鑄鋼單座調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程(mm)		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		直線性、等百分比
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座柱塞型閥芯

四、氣動鑄鋼單座調節閥 氣動薄膜執行機構帶定位器

氣動薄膜執行機構帶定位器

五、氣動鑄鋼單座調節閥 氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、氣動鑄鋼單座調節閥 單座調節閥選型

氣動鑄鋼單座調節閥 標準型	氣動鑄鋼單座調節閥 高溫型	氣動鑄鋼單座調節閥 低溫型	氣動鑄鋼單座調節閥 波紋管型

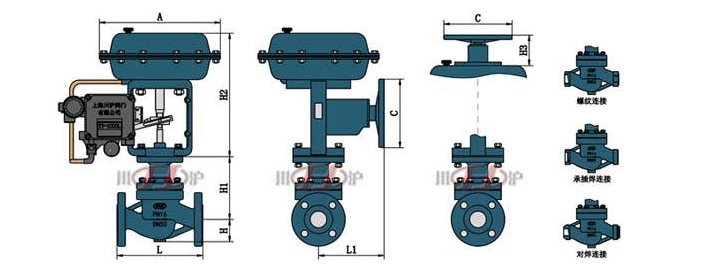

七、氣動鑄鋼單座調節閥 結構圖

八、氣動鑄鋼單座調節閥 連接尺寸

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2		298	298	298	298	298	380	380	380	510	510	510
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
