Y42X水用減壓閥
一、Y42X水用減壓閥 產品概述
上海川滬閥門有限公司生產的Y42X水用減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用活塞直接感應下游壓力變化，從而驅動閥瓣開 關，并控制閥瓣開關高度完成減壓功能,活塞式減壓閥行程較高，口徑比薄膜式減壓閥大。
適用場景:
Y42X 水用減壓閥系列減壓閥主要用于城市建筑、高層建筑的冷熱供水和非腐蝕性液體系統中，具有調壓、穩壓作用，動作平穩，同時也適用于中低壓常溫氣體管路。

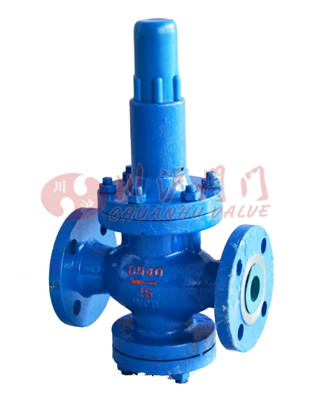

二、Y42X水用減壓閥 產品圖片
 |
| 水用減壓閥(鑄鋼法蘭連接) |
三、Y42X水用減壓閥 產品型號
| 閥體材質 | 型號 |
|---|---|
| 鑄鋼 | Y42X-10C,Y42X-16C,Y42X-25C |
| 不銹鋼 | Y42X-10P,Y42X-16P,Y42X-25P |
四、Y42X水用減壓閥 零件材料
| 零件名稱 | 材質 |
|---|---|
| 閥體、閥蓋、底蓋 | WCB/304SS |
| 閥座 | 2Cr13/304SS |
| 閥瓣 | 2Cr13/304SS |
| 閥桿 | 2Cr13/304SS |
| 缸套 | 2Cr13/25# |
| 活塞 | 2Cr13/304SS |
| O型圈 | 丁腈橡膠/聚四氟乙烯 |
| 密封圈 | 丁腈橡膠/聚四氟乙烯 |
| 膜片 | 丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
五、Y42X水用減壓閥 主要技術參數
| 公稱壓力 | 1.0 | 1.6 | 2.5 |
|---|---|---|---|
| 殼體試驗壓力(MPa)* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力(MPa) | 1.0 | 1.6 | 2.5 |
| 高進口壓力(MPa) | 1.0 | 1.6 | 2.5 |
| 出口壓力范圍(MPa) | 0.2~0.8 | 0.2~1.0 | 0.4~1.6 |
| 壓力特性偏差 | 符合GB/T12245-2005標準 | ||
| 流量特性偏差 | 符合GB/T12245-2005標準 | ||
| 泄漏率 | 0 | ||
| 工作溫度 | 0~80°C | ||
六、Y42X水用減壓閥 結構圖
 |
七、Y42X水用減壓閥 連接尺寸
| 公稱通徑DN | 外 形 尺 寸 | ||
|---|---|---|---|
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
