上海川滬閥門有限公司

一、CH電動執行器 產品概述

上海川滬閥門有限公司生產的CH電動執行器設計獨特、功能強、體積小、重量輕、性能可靠，軸承和關鍵器件采用進口產品，蝸輪輸出一體化，消除了聯結、間隙，傳動精度高、回差小；選用特殊銅合金鍛造，強度高、耐磨性好，鋁合金壓鑄外殼，美觀大方，電磁干擾小，任意角度安裝，使用方便、防腐防銹，免加油。具有雙重限位，過載過熱保護，安全性能好，全行程有多種速度時間可選，采用單線電源驅動，外接線路簡單，此外機內采用了先進的數字技術和高度集成的模塊，機電一體化的設計可直接接收計算機或儀表等輸出的（4-20mA或1-5VDC）標準信號，實現對電動閥門的智能控制和精確定位。

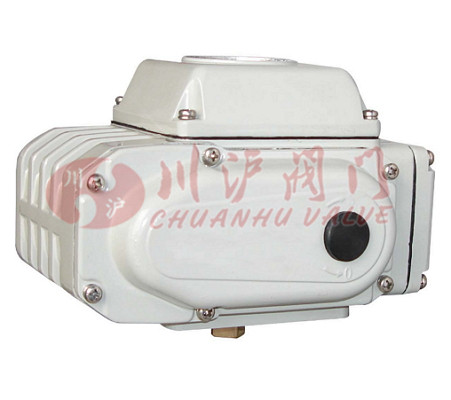

二、CH電動執行器 產品圖片

CH電動執行器

三、CH電動執行器 產品特點

1、功能強勁：智能型、比例式、開關式、各類信號輸入輸出。
2、體積小巧：體積僅相當于同類產品的35%左右
3、輕便宜人：重量僅相當于同類產品的30%左右
4、性能可靠：軸承和電氣元件采用進口名牌產品
5、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾
6、精密耐磨：蝸輪輸出軸一體化設計避免了鍵聯的間隙、傳動精度高、采用特殊銅合金鍛造、強度高、耐磨性好
7、安全保證：通過AC1500V耐壓檢測，F級絕緣電機，安全有保障
8、配套簡單：采用單相電源、三相電源AC380V或直流電源，外接線路簡單
9、開度觀察口，采用獨創的球形凸出結構，使觀察更方便，防水性更佳o
10、使用方便：免加油、免點檢、防水防銹、任意角度安裝
11、保護裝置：雙重限位、過熱保護、過載保護
12、多種速度：全行程時間9秒、13秒、15秒、30秒、50秒、100秒、滿足不同工況的要求
13、特級電線：使用耐熱阻燃電線、受熱不老化、安全可靠
14、防腐防銹：整機支架、聯軸器、螺釘均采用不銹鋼
15、智能數控：智能控制模塊高度集成于電動裝置本體中，采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準控制信號，具有數字設定、數字整定、高度精確、自診斷、一機多功能。
本執行器有；標準開關型、無源觸點（開關）型、開度信號型、智能調節型

四、CH電動執行器 技術參數

型號	CH-05		CH-10		CH-20		CH-40	CH-50		CH-100	CH-200
輸出力矩N.m	20	50	50	100	100	200	400	200	500	1000	2000
全行程動作時間S	15	30	13	30	9	30	30	9	30	50	100
電機功率W	10		23		40		80	90		100	100
保 護	過熱保護(自動恢復)
輸入信號	智能調節型：4~20mA DC、1~5V DC或0~10V DC
輸出信號	智能調節型：4~20mA DC、1~5V DC或0~10V DC
轉動角度	0-360o		0-90°
環境溫度	-25℃~+60℃
耐壓值	1500VAC/1分鐘
絕緣電阻	100MΩ（500V）
重 量Kg	2.2		4.0		7		7.6	7.8		11.2	11.8
安裝角度	任意角度
防護等級	IP-65
箱體材料	鋁合鑫壓鑄件
手動操作	可卸式六角曲柄手動操作
限 位	電動操作時：全開全閉極限開關；手動操作時：機械擋塊
電源電壓	AC220V 50/60Hz AC380V 50/60Hz
選裝功能	機械式過載保護功能; 4~20mA DC位置信號; 電機故障信號; 加熱除濕器

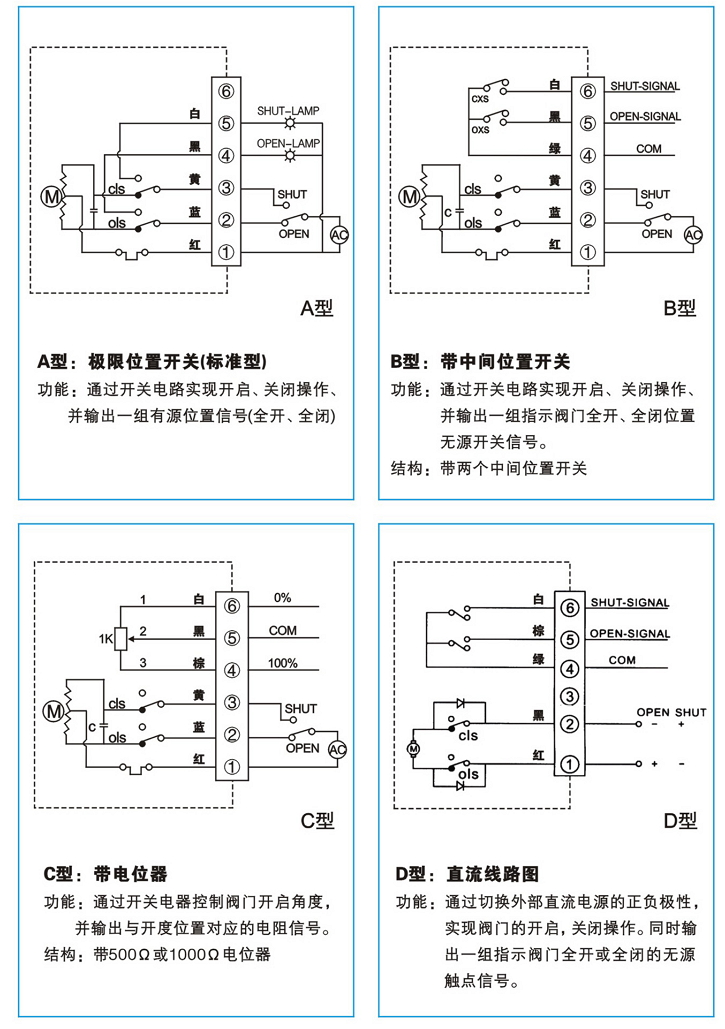

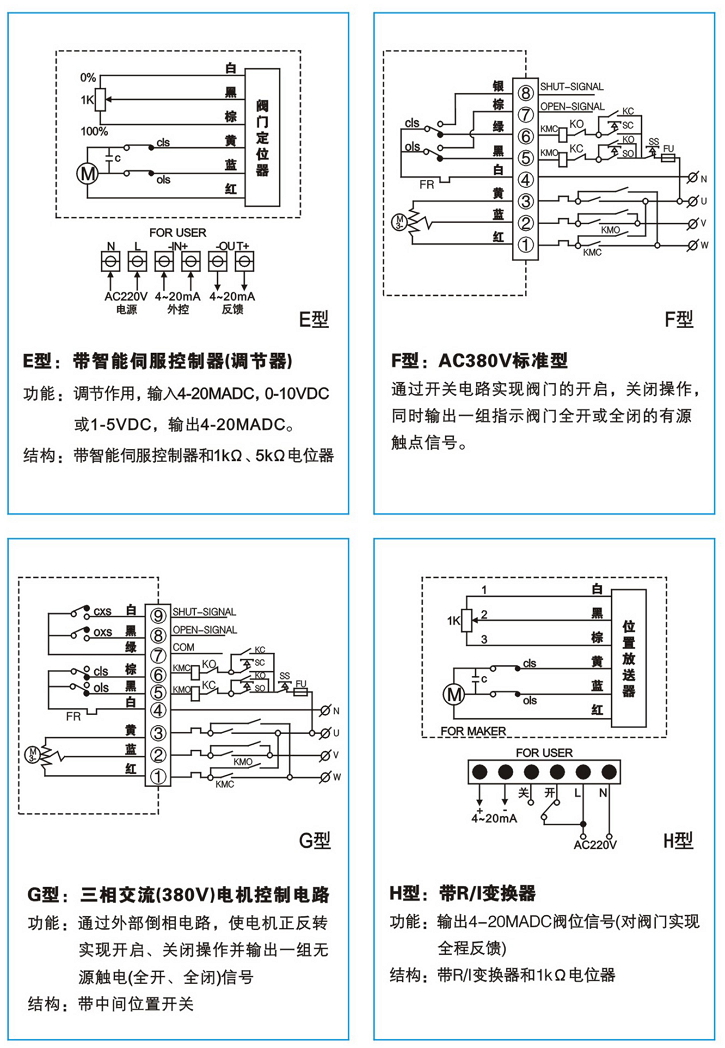

五、CH電動執行器 接線圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
