電液動刀型閘閥
一、電液動刀型閘閥 產品概述
上海川滬閥門有限公司生產的PZ273X、PZ273F、PZ273H、PZ273Y型電液動刀型閘閥通過電液聯動裝置往復推位來控制閥門的開啟和關閉，如配置傳感器或數字顯示裝置，可進行遠距離，高空的危險地區集中或程序控制。
特點：
1、機、電、液、儀一體化，實現現場控制，集中監控或自動控制。
2、無級調力，運行平穩，沖擊力小，適用于較高壓力場合。
3、節能，液壓傳動效率高達80%
4、閥門整體結構緊湊，體積小，無需液壓泵站。
5、可控制任意閥位并可鎖定。
適用場景:
PZ273X、PZ273F、PZ273H、PZ273Y 電液動刀型閘閥廣泛應用于冶金、電力、煤炭、礦山、水利等行業，是一種應用性強的新型更新替代產品。
二、電液動刀型閘閥 產品圖片
 |
| 電液動刀型閘閥_PZ273X、PZ273F、PZ273H、PZ273Y |
三、電液動刀型閘閥 產品型號
| 閥體材質 | 型號 |
|---|---|
| 碳鋼 | PZ273X、PZ273F、PZ273H、PZ273Y-10C,PZ273X、PZ273F、PZ273H、PZ273Y-16C |
| 不銹鋼 | PZ273X、PZ273F、PZ273H、PZ273Y-10P,PZ273X、PZ273F、PZ273H、PZ273Y-16P |

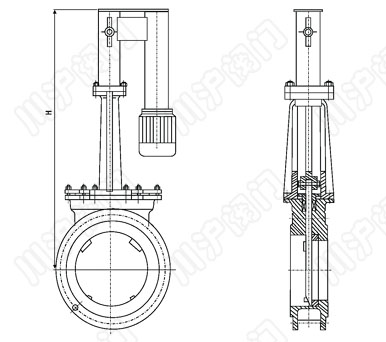

四、電液動刀型閘閥 結構圖
 |
五、電液動刀型閘閥 連接尺寸
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|
| 高度 | 335 | 363 | 395 | 465 | 530 | 630 | 750 |
| 公稱通徑 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|
| 高度 | 900 | 1125 | 1460 | 1450 | 1600 | 1900 | 2300 |
六、電液動刀型閘閥 安裝說明
1.電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2.電動閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
3.對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4.電動閘閥是截?cái)嚅y，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以最小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5.電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6.初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法聯系廠家),方可正常運行。
下載：上海川滬閥門有限公司-產品樣本-電液動刀型閘閥.PDF
電液動刀型閘閥鏈接：http://m.gaonvren.cn/products/diandongjiezhifa/pz273f.html
