電動開關蝶閥
一、電動開關蝶閥 產品概述
上海川滬閥門有限公司生產的電動開關蝶閥，是由角行程的電動執行機構和蝶閥閥體組成。可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封結構。
特點：
1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.功能強，體積小，輕便宜人，性能可靠，配套簡單。
3.采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能佳的目的
適用場景:
電動開關蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是截斷流體的佳裝置。
二、電動開關蝶閥 產品圖片
 |
 |

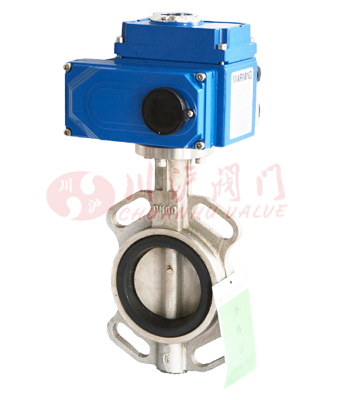

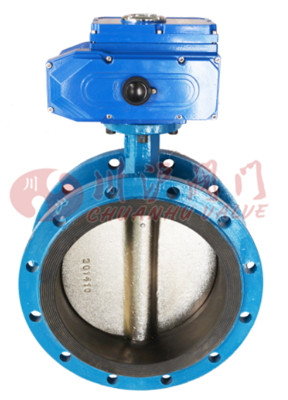

| 電動開關蝶閥(不銹鋼對夾式) | 電動開關蝶閥(橡膠密封法蘭式) |
三、電動開關蝶閥 零部件材料
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
|---|---|---|
| 2 | 下軸套 | 銅合金、304、316 |
| 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 4 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
| 5 | 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 | 固定銷 | 25、35、45 |
| 7、8 | 上、下閥軸 | 2Cr13、304、316、316L |
| 9 | 上軸套 | 銅合金、304、316 |
| 10 | 填料 | 聚四氟乙烯/柔性石墨 |
| 11、12 | 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
四、電動開關蝶閥 技術參數
| 公稱通徑DN(mm) | 50～1200 | ||
|---|---|---|---|
| 公稱壓力 | PN0.6、1.6、2.5MPa | ||
| 連接形式 | 對夾式、法蘭式 | ||
| 閥板形式 | 垂直板式 | ||
| 流量特性 | 近似快開型 | ||
| 動作范圍 | 0～90° | ||
| 泄露量 | 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 | ||
| 基本誤差 | ±2.5% | ||
| 回差 | ±2.5% | ||
| 死區 | 1% (可調) | ||
| 可調范圍 | 50:1 | ||
| 配置執行機構 | 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構 | ||
| 控制方式 | 開關到位燈(開關兩位控制) | ||
五、電動開關蝶閥 執行器參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
六、電動開關蝶閥 性能規范
| 公稱通徑 | DN（mm） | 50～1600 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤150℃ | |||
| 適用介質 | 具有腐蝕性介質 | |||
七、電動開關蝶閥 結構圖
 |
八、電動開關蝶閥 連接尺寸
| 主要外形尺寸-PN16（16bar） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | |||||||
| L | L1 | L2 | H | D | D1 | N-D | |||
| 50 | 108 | 165 | 150 | 265 | 120 | 125 | 4-18 | CHV-005 | CHQ-010 |
| 65 | 112 | 165 | 150 | 275 | 136.2 | 145 | 4-18 | CHV-005 | CHQ-010 |
| 80 | 114 | 165 | 150 | 285 | 160 | 160 | 8-18 | CHV-005 | CHQ-010 |
| 100 | 127 | 190 | 170 | 300 | 185 | 180 | 8-18 | CHV-010 | CHQ-020 |
| 125 | 140 | 190 | 170 | 320 | 245 | 210 | 8-18 | CHV-010 | CHQ-020 |
| 150 | 140 | 190 | 170 | 396 | 340 | 240 | 8-22 | CHV-010 | CHQ-020 |
| 200 | 152 | 270 | 220 | 430 | 415 | 295 | 12-22 | CHV-020 | CHQ-030 |
| 250 | 165 | 270 | 220 | 462 | 445 | 355 | 12-26 | CHV-040 | CHQ-040 |
| 300 | 178 | 270 | 220 | 507 | 475 | 410 | 12-26 | CHV-060 | CHQ-050 |
| 350 | 190 | 270 | 220 | 538 | 500 | 470 | 16-26 | CHV-080 | CHQ-060 |
| 400 | 216 | 270 | 220 | 570 | 530 | 525 | 16-30 | CHV-100 | CHQ-080 |
| 450 | 222 | 270 | 220 | 592 | 580 | 585 | 20-30 | CHV-120 | CHQ-100 |
| 500 | 229 | 270 | 220 | 650 | 615 | 650 | 20-33 | CHV-140 | CHQ-120 |
| 600 | 267 | 270 | 220 | 650 | 615 | 770 | 20-36 | CHV-160 | CHQ-140 |
| 700 | 292 | 270 | 220 | 650 | 615 | 840 | 24-36 | CHV-180 | CHQ-160 |
| 800 | 318 | 270 | 220 | 650 | 615 | 950 | 24-39 | CHV-200 | CHQ-180 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
