一、液位傳感器 產品概述

UQK-71系列液位顯示控制儀，由顯示儀表和傳感器組成（如需我公司配備顯示儀表，需在訂貨時提出），適用于各種導電、非導電液位液體的位式測量和遠傳指示，對各類開口密封容器和地下水池槽的液位，能在儀表控制室內顯示，報警和控制。 該控制儀主要優點，是儀表對液位測量信號是由磁力線產生的，測量機構密封于不銹鋼管內。傳感器不銹鋼采用表面涂覆塑料工藝，具有極高的防腐能力，特別適用于酸堿槽強腐蝕性液體的液位的測量。該液位控制儀還具有測量范圍大的特點，適宜對深水池、水箱、水塔及各種化工液體貯藏的液位測量，并廣泛用于電站、石油、化工、輕工、紡織、鋼鐵、冶金、建筑、建材、機電、礦山等行業。

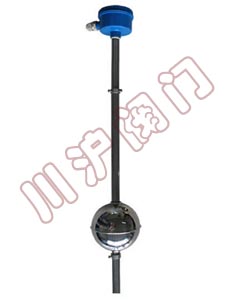

二、液位傳感器 產品圖片

液位傳感器_流量控制系統

三、液位傳感器 技術參數

1、傳感器見上圖；
2、測量范圍LK(mm)0-500，0-1000，0-1500，0-200，0-2500，0-3500，0-4000，0-4500，0-5000，0-5500。UQK-71-2型、UQK-71－型、UQK-71-10型、UQK-71-50型，0-2000起始（亦可按用戶要求制造，請?zhí)峁?shí)用尺寸）；
3、測量盲區 Ln 160mm ；
4、非測量盲區 Lp250mm（可根據用戶要求按實際需要提供上尺寸）；
5、測量點數2點、4點、10點、50點四種；
6、工作溫度 ：-10℃-110 ℃（不銹鋼），-10℃-60℃（ABS管）；
7、被測介質比重：>600kg/m2被測介質粘度<1.2st；
8、安裝形式：儀表屏嵌入式、現場插入式；
9、安裝法蘭：按CB9123.2-88標準；
10、傳感器材質：304SS不銹鋼制造；
11、工作電流AC220±10%、50Hz功耗15W；
12、儀表重量：0.9kg、儀表屏開孔尺寸75+1mm×152+1mm

四、液位傳感器 工作原理

1、UQK-71-2型傳感器中有3只干簧管，分別為下限、上限、上下越限報警。
2、UQK-71-4型有5只干簧管，比UQK-71-2型多一點液面顯示，裝有磁鋼的浮球隨液位上下時使不動位置的干簧管動
作，通過顯示表內相應繼電器的吸合將液位正確位置指示出來，下限上限有繼電器觸點輸出，上限越限時能發出聲
光報警信號，而無繼電器觸點輸出。
3、UQK-71-10型、UQK-71-50型傳感器裝有若干干簧管。當裝有磁鋼的浮球隨液位上下移動時，使不同位置的干簧
管動作，從而傳感器輸出的阻值發生變化，顯示表則將這變化的阻值轉換成面板上的發光二極管的亮熄來顯示被測
的液位，顯示表裝有控制點的設定點高度時顯示表內繼電器吸合由繼電器觸點通或斷去控制液面或報警。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。
